بلبرینگ خود تنظیم چیست؟

در بسیاری از ماشین‌آلات صنعتی، یکی از مشکلات رایج، ناهم‌راستایی یا انحراف شفت در زمان کارکرد دستگاه است. این مشکل می‌تواند باعث افزایش اصطکاک، لرزش، تولید صدا و کاهش عمر قطعات دوار شود. در چنین شرایطی، استفاده از بلبرینگ خود تنظیم به‌عنوان یکی از کاربردی‌ترین انواع بلبرینگ، نقش مهمی در بهبود عملکرد تجهیزات صنعتی دارد.

بلبرینگ‌های خود تنظیم به‌گونه‌ای طراحی شده‌اند که بتوانند مقدار مشخصی از ناهم‌محوری شفت را جبران کنند. همین ویژگی باعث شده است این نوع بلبرینگ در تجهیزاتی مانند نوار نقاله‌ها، ماشین‌آلات کشاورزی، صنایع نساجی و سیستم‌های انتقال نیرو کاربرد گسترده‌ای داشته باشد.

در این مقاله با ساختار، نحوه عملکرد، انواع، مشخصات فنی، کاربردها و مزایای بلبرینگ خود تنظیم آشنا می‌شوید. همچنین درباره کد فنی بلبرینگ خود تنظیم، نکات مهم انتخاب، بررسی برندها و راهنمای خرید بلبرینگ خود تنظیم اطلاعات کاملی ارائه خواهیم کرد تا بتوانید انتخاب دقیق‌تر و فنی‌تری داشته باشید.

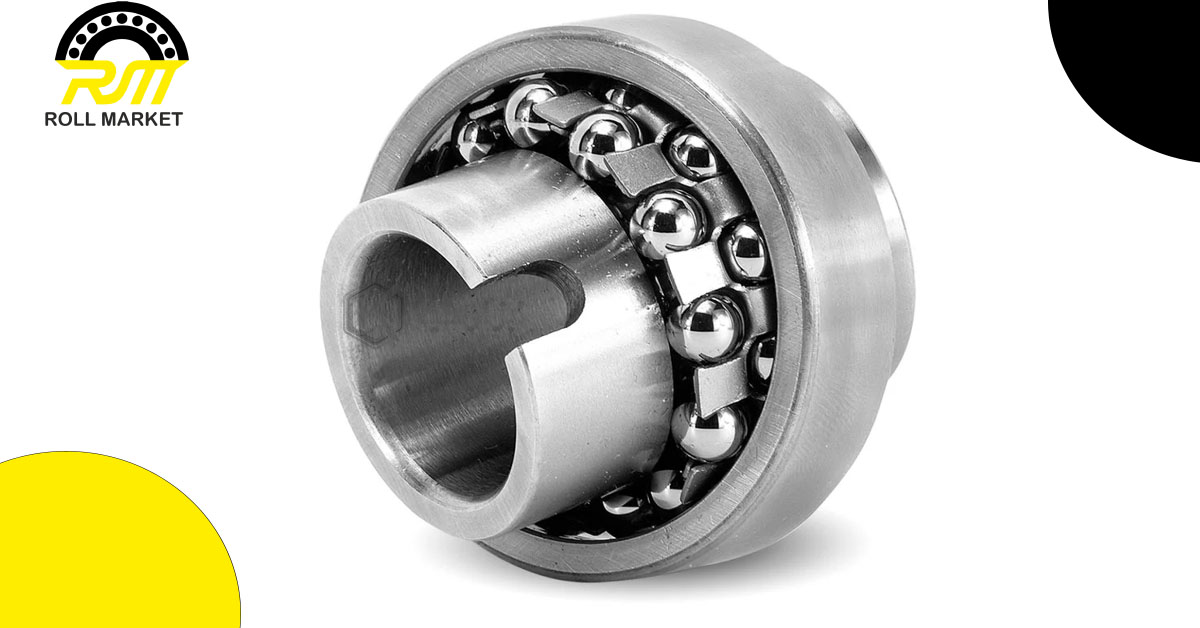

بلبرینگ خود تنظیم چیست؟

بلبرینگ خود تنظیم یا Self Aligning Ball Bearing نوعی بلبرینگ دو ردیفه است که قابلیت جبران ناهم‌محوری بین شفت و محفظه را دارد. طراحی خاص این بلبرینگ باعث می‌شود حتی در صورت انحراف جزئی شفت، عملکرد روان و پایداری داشته باشد و از ایجاد تنش اضافی روی قطعات جلوگیری شود.

در ساختار این بلبرینگ، رینگ خارجی دارای شیار کروی مشترک است و ساچمه‌ها می‌توانند متناسب با زاویه شفت، موقعیت خود را تنظیم کنند. به همین دلیل، بلبرینگ خود تنظیم در مقایسه با بسیاری از بلبرینگ‌های معمولی، حساسیت کمتری نسبت به خطاهای نصب و خمیدگی شفت دارد.

این نوع بلبرینگ بیشتر برای تحمل بارهای شعاعی طراحی شده است، اما در برخی شرایط می‌تواند مقدار محدودی بار محوری را نیز تحمل کند. همچنین به دلیل اصطکاک پایین و حرکت نرم، در تجهیزاتی که با سرعت بالا کار می‌کنند عملکرد مناسبی دارد.

یکی از مهم‌ترین تفاوت‌های بلبرینگ خود تنظیم با بلبرینگ شیار عمیق، توانایی جبران ناهم‌راستایی است. بلبرینگ‌های شیار عمیق در صورت انحراف شفت دچار افزایش سایش و کاهش عمر کاری می‌شوند، در حالی که بلبرینگ خود تنظیم برای چنین شرایطی طراحی شده است.

به‌طور کلی، زمانی که احتمال لرزش، خم شدن شفت، خطای نصب یا تغییرات جزئی در هم‌محوری وجود داشته باشد، استفاده از بلبرینگ خود تنظیم می‌تواند باعث افزایش عمر تجهیزات و کاهش هزینه‌های نگهداری شود.

پیشنهاد مطالعه: بهترین برند بلبرینگ

ساختار و اجزای بلبرینگ خود تنظیم

طراحی بلبرینگ خود تنظیم به‌گونه‌ای انجام شده است که بتواند در شرایط ناهم‌محوری، عملکرد پایدار و کم‌اصطکاکی داشته باشد. این قابلیت به دلیل ساختار ویژه رینگ خارجی و نحوه قرارگیری ساچمه‌ها ایجاد می‌شود. آشنایی با اجزای بلبرینگ خود تنظیم، درک بهتری از عملکرد و کاربرد این نوع بلبرینگ در تجهیزات صنعتی ایجاد می‌کند.

بلبرینگ خود تنظیم معمولاً از دو ردیف ساچمه، یک رینگ داخلی، یک رینگ خارجی با مسیر کروی و قفسه نگهدارنده ساچمه تشکیل شده است. هرکدام از این اجزا نقش مهمی در تحمل بار، کاهش اصطکاک و جبران ناهم‌راستایی دارند.

رینگ داخلی

رینگ داخلی بخشی از بلبرینگ است که روی شفت نصب می‌شود و همراه با شفت دوران می‌کند. این قسمت دارای مسیر حرکت ساچمه‌ها بوده و باید از مقاومت مکانیکی و دقت ابعادی بالایی برخوردار باشد تا در سرعت‌های مختلف عملکرد مناسبی داشته باشد.

در برخی مدل‌ها، رینگ داخلی دارای سوراخ استوانه‌ای و در برخی دیگر دارای سوراخ مخروطی است. مدل‌های مخروطی معمولاً برای نصب با بوش تبدیلی استفاده می‌شوند و فرآیند مونتاژ آسان‌تری دارند.

رینگ خارجی کروی

مهم‌ترین ویژگی بلبرینگ خود تنظیم، طراحی کروی رینگ خارجی آن است. این شیار کروی باعث می‌شود مجموعه ساچمه‌ها و رینگ داخلی بتوانند نسبت به محور اصلی مقداری تغییر زاویه داشته باشند.

وجود این ساختار کروی امکان جبران ناهم‌محوری ناشی از خطای نصب، خم شدن شفت یا ارتعاش دستگاه را فراهم می‌کند. به همین دلیل، فشار اضافی به ساچمه‌ها وارد نمی‌شود و عمر بلبرینگ افزایش پیدا می‌کند.

ساچمه‌ها

ساچمه‌ها عناصر غلتشی بلبرینگ هستند که وظیفه کاهش اصطکاک و انتقال بار را بر عهده دارند. در بلبرینگ خود تنظیم معمولاً دو ردیف ساچمه استفاده می‌شود تا توزیع بار بهتر انجام شود و عملکرد بلبرینگ در سرعت‌های بالا پایدار باقی بماند.

جنس ساچمه‌ها معمولاً از فولاد سخت‌کاری شده با مقاومت بالا در برابر سایش و خستگی است. در برخی کاربردهای خاص نیز از مواد مقاوم به خوردگی یا سرامیکی استفاده می‌شود.

قفسه یا کیج (Cage)

قفسه یا کیج قطعه‌ای است که ساچمه‌ها را در موقعیت مناسب نگه می‌دارد و از تماس مستقیم آن‌ها با یکدیگر جلوگیری می‌کند. این قطعه نقش مهمی در کاهش اصطکاک، کنترل حرکت ساچمه‌ها و جلوگیری از افزایش دما دارد.

قفسه بلبرینگ ممکن است از جنس فولاد، برنج یا پلی‌آمید ساخته شود. انتخاب نوع قفسه به شرایط کاری، سرعت دوران و نوع کاربرد بستگی دارد.

شیار کروی و مکانیزم خودتنظیمی

اصلی‌ترین عامل عملکرد بلبرینگ خود تنظیم، وجود شیار کروی در رینگ خارجی است. این طراحی باعث می‌شود مجموعه داخلی بلبرینگ بتواند در زاویه مشخصی نسبت به محور اصلی حرکت کند و خطاهای هم‌راستایی را جبران کند.

در ماشین‌آلاتی که احتمال انحراف شفت، لرزش یا نشست پایه‌ها وجود دارد، این مکانیزم باعث کاهش تنش روی بلبرینگ و جلوگیری از خرابی زودرس می‌شود. به همین دلیل، بلبرینگ خود تنظیم یکی از گزینه‌های مناسب برای تجهیزات صنعتی با شرایط کاری متغیر محسوب می‌شود.

پیشنهاد مطالعه: بلبرینگ سوزنی چیست؟

طرز کار بلبرینگ خود تنظیم

بلبرینگ خود تنظیم به‌گونه‌ای طراحی شده است که بتواند در شرایطی که شفت دچار انحراف یا ناهم‌راستایی می‌شود، همچنان عملکرد روان و پایداری داشته باشد. این ویژگی به کمک طراحی خاص رینگ خارجی و نحوه قرارگیری ساچمه‌ها ایجاد می‌شود.

در بلبرینگ‌های معمولی، اگر شفت و محفظه کاملاً هم‌راستا نباشند، فشار غیر یکنواختی به ساچمه‌ها وارد می‌شود و همین موضوع باعث افزایش اصطکاک، داغ شدن بلبرینگ و کاهش عمر کاری آن خواهد شد. اما در بلبرینگ خود تنظیم، ساختار کروی رینگ خارجی این مشکل را تا حد زیادی برطرف می‌کند.

مکانیزم عملکرد بلبرینگ خود تنظیم

رینگ خارجی این نوع بلبرینگ دارای مسیر حرکت کروی مشترک است. زمانی که شفت دچار انحراف جزئی می‌شود، مجموعه داخلی بلبرینگ شامل رینگ داخلی و ساچمه‌ها می‌تواند نسبت به رینگ خارجی تغییر زاویه دهد. این حرکت زاویه‌ای باعث می‌شود ساچمه‌ها همچنان تماس مناسبی با مسیر حرکت داشته باشند و بار به‌صورت یکنواخت توزیع شود.

به زبان ساده، بلبرینگ خود تنظیم می‌تواند خود را با زاویه شفت تطبیق دهد و بدون ایجاد فشار اضافی به کار خود ادامه دهد. این قابلیت در تجهیزاتی که احتمال لرزش، خم شدن شفت یا خطای نصب وجود دارد اهمیت زیادی دارد.

عملکرد در برابر ناهم‌محوری شفت

یکی از مهم‌ترین مزایای بلبرینگ خود تنظیم، توانایی جبران ناهم‌محوری است. ناهم‌محوری ممکن است به دلایل مختلفی ایجاد شود، از جمله:

• خطا در نصب شفت و یاتاقان
• خم شدن شفت در طول کار
• لرزش و ارتعاش دستگاه
• نشست یا تغییر شکل پایه‌های تجهیزات
• بارگذاری نامتعادل

در چنین شرایطی، بلبرینگ خود تنظیم می‌تواند زاویه مشخصی از انحراف را تحمل کند و از آسیب دیدن ساچمه‌ها و رینگ‌ها جلوگیری کند. این موضوع باعث کاهش استهلاک قطعات و افزایش عمر سیستم می‌شود.

نحوه توزیع بار در بلبرینگ خود تنظیم

بلبرینگ خود تنظیم عمدتاً برای تحمل بارهای شعاعی طراحی شده است، اما می‌تواند مقدار محدودی بار محوری را نیز تحمل کند. وجود دو ردیف ساچمه در این بلبرینگ باعث می‌شود بار به شکل متعادل‌تری توزیع شود و عملکرد دستگاه در سرعت‌های بالا پایدار باقی بماند.

البته این نوع بلبرینگ برای تحمل بارهای محوری سنگین یا بارهای ضربه‌ای شدید طراحی نشده است. در چنین شرایطی معمولاً از رولبرینگ‌های خود تنظیم یا انواع تخصصی‌تر استفاده می‌شود.

عملکرد بلبرینگ در سرعت‌های بالا

به دلیل استفاده از ساچمه به‌عنوان عنصر غلتشی، اصطکاک داخلی بلبرینگ خود تنظیم نسبتاً پایین است. همین موضوع باعث می‌شود این بلبرینگ در سرعت‌های بالا عملکرد نرم، کم‌صدا و پایداری داشته باشد.

در کاربردهایی مانند الکتروموتورها، تجهیزات انتقال نیرو و ماشین‌آلات صنعتی که سرعت دوران بالا است، استفاده از بلبرینگ خود تنظیم می‌تواند باعث کاهش حرارت، کاهش مصرف انرژی و بهبود راندمان سیستم شود.

مشخصات فنی بلبرینگ خود تنظیم

برای انتخاب صحیح بلبرینگ خود تنظیم، آشنایی با مشخصات فنی آن اهمیت زیادی دارد. این مشخصات نشان می‌دهند که بلبرینگ تا چه میزان بار را می‌تواند تحمل کند، در چه سرعتی عملکرد مناسبی دارد و برای چه شرایط کاری طراحی شده است. بررسی دقیق این پارامترها به مهندسان و کاربران کمک می‌کند مناسب‌ترین بلبرینگ را برای تجهیزات خود انتخاب کنند.

ابعاد اصلی بلبرینگ

مهم‌ترین مشخصات هر بلبرینگ ابعاد آن است. ابعاد بلبرینگ معمولاً با سه پارامتر اصلی مشخص می‌شود:

• قطر داخلی (d): قطر سوراخ بلبرینگ که روی شفت قرار می‌گیرد.
• قطر خارجی (D): قطر بیرونی بلبرینگ که داخل محفظه یا هوزینگ قرار می‌گیرد.
• عرض بلبرینگ (B): ضخامت یا پهنای کلی بلبرینگ.

این ابعاد در استانداردهای بین‌المللی تعریف شده‌اند و معمولاً در کاتالوگ برندهای مختلف به‌صورت دقیق درج می‌شوند.

ظرفیت تحمل بار

بلبرینگ‌های خود تنظیم عمدتاً برای تحمل بارهای شعاعی طراحی شده‌اند، اما می‌توانند مقدار محدودی بار محوری را نیز تحمل کنند. ظرفیت تحمل بار معمولاً با دو پارامتر در کاتالوگ‌ها مشخص می‌شود:

• ظرفیت بار دینامیکی (Dynamic Load Rating): حداکثر باری که بلبرینگ در حال چرخش می‌تواند برای مدت طولانی تحمل کند.
• ظرفیت بار استاتیکی (Static Load Rating): حداکثر باری که بلبرینگ در حالت سکون می‌تواند بدون آسیب دیدن تحمل کند.

هرچه ظرفیت بار بالاتر باشد، بلبرینگ می‌تواند در شرایط کاری سنگین‌تری استفاده شود.

سرعت مجاز دوران

سرعت مجاز یکی از پارامترهای مهم در انتخاب بلبرینگ است. این مقدار نشان می‌دهد بلبرینگ تا چه سرعتی می‌تواند بدون ایجاد حرارت یا سایش بیش از حد کار کند.

سرعت مجاز به عواملی مانند نوع روانکاری، جنس قفسه، طراحی بلبرینگ و شرایط کاری بستگی دارد. معمولاً در کاتالوگ سازندگان دو نوع سرعت مجاز ارائه می‌شود:

• سرعت مجاز با گریس
• سرعت مجاز با روغن

زاویه مجاز ناهم‌محوری

یکی از ویژگی‌های اصلی بلبرینگ خود تنظیم، توانایی جبران ناهم‌محوری است. این نوع بلبرینگ می‌تواند مقدار مشخصی از انحراف زاویه‌ای بین شفت و محفظه را تحمل کند.

این زاویه بسته به طراحی بلبرینگ و شرایط کاری معمولاً بین حدود 1.5 تا 3 درجه متغیر است. البته مقدار دقیق آن در کاتالوگ هر برند مشخص می‌شود.

جنس قطعات بلبرینگ

قطعات مختلف بلبرینگ از مواد مهندسی خاصی ساخته می‌شوند تا در برابر سایش، خستگی و فشار مقاومت کافی داشته باشند. به طور معمول:

• رینگ‌ها و ساچمه‌ها از فولاد آلیاژی سخت‌کاری شده ساخته می‌شوند.
• قفسه ممکن است از فولاد، برنج یا پلی‌آمید تولید شود.
• در مدل‌های خاص از مواد مقاوم به خوردگی یا فولاد ضدزنگ استفاده می‌شود.

کد فنی بلبرینگ خود تنظیم

هر بلبرینگ دارای یک کد فنی استاندارد است که اطلاعات مهمی درباره نوع، ابعاد و ویژگی‌های آن ارائه می‌دهد. این کدها معمولاً شامل چند بخش هستند که هرکدام مفهوم مشخصی دارند.

برای مثال در کد 2210 K:

• 22 نشان‌دهنده سری یا نوع بلبرینگ خود تنظیم است.
• 10 بیانگر قطر داخلی بلبرینگ است.
• K نشان می‌دهد سوراخ داخلی بلبرینگ مخروطی است.

شناخت این کدها باعث می‌شود هنگام انتخاب یا سفارش بلبرینگ بتوان مدل دقیق و مناسب را بدون خطا مشخص کرد.

تفاوت بلبرینگ خود تنظیم با سایر بلبرینگ‌ها

بلبرینگ خود تنظیم در مقایسه با بسیاری از بلبرینگ‌های رایج، ساختار و عملکرد متفاوتی دارد. مهم‌ترین تفاوت این نوع بلبرینگ، توانایی جبران ناهم‌محوری شفت است؛ قابلیتی که در بسیاری از بلبرینگ‌های معمولی وجود ندارد یا بسیار محدود است.

شناخت تفاوت بلبرینگ خود تنظیم با سایر انواع بلبرینگ به انتخاب دقیق‌تر قطعه و افزایش راندمان تجهیزات صنعتی کمک می‌کند. هر نوع بلبرینگ برای شرایط کاری خاصی طراحی شده و انتخاب نادرست می‌تواند باعث افزایش استهلاک و کاهش عمر دستگاه شود.

تفاوت بلبرینگ خود تنظیم با بلبرینگ شیار عمیق

بلبرینگ شیار عمیق یکی از پرکاربردترین انواع بلبرینگ است که بیشتر برای تحمل بارهای شعاعی و سرعت‌های بالا استفاده می‌شود. با این حال، این نوع بلبرینگ نسبت به ناهم‌محوری حساس است و در صورت انحراف شفت ممکن است دچار افزایش اصطکاک و خرابی زودرس شود.

در مقابل، بلبرینگ خود تنظیم به دلیل داشتن رینگ خارجی کروی می‌تواند مقدار مشخصی ناهم‌راستایی را جبران کند و در شرایطی که شفت کاملاً تراز نیست عملکرد پایدارتری داشته باشد.

تفاوت بلبرینگ خود تنظیم با رولبرینگ خود تنظیم

هر دو نوع قابلیت جبران ناهم‌محوری دارند، اما تفاوت اصلی آن‌ها در عنصر غلتشی است. در بلبرینگ خود تنظیم از ساچمه استفاده می‌شود، در حالی که رولبرینگ خود تنظیم دارای رولرهای بشکه‌ای شکل است.

به همین دلیل، رولبرینگ خود تنظیم ظرفیت تحمل بار بسیار بیشتری دارد و برای بارهای سنگین و شرایط سخت صنعتی مناسب‌تر است. در مقابل، بلبرینگ خود تنظیم اصطکاک کمتری ایجاد می‌کند و برای سرعت‌های بالاتر گزینه بهتری محسوب می‌شود.

تفاوت با بلبرینگ تماس زاویه‌ای

بلبرینگ تماس زاویه‌ای بیشتر برای تحمل بارهای ترکیبی شامل بار شعاعی و محوری طراحی شده است. این نوع بلبرینگ در ماشین‌آلات دقیق و سرعت بالا کاربرد زیادی دارد، اما توانایی جبران ناهم‌محوری آن محدود است.

بلبرینگ خود تنظیم اگرچه تحمل بار محوری کمتری دارد، اما در شرایطی که احتمال انحراف شفت وجود دارد عملکرد مطمئن‌تری ارائه می‌دهد.

مزایای بلبرینگ خود تنظیم نسبت به مدل‌های معمولی

• توانایی جبران ناهم‌محوری شفت
• کاهش تنش و استهلاک قطعات
• عملکرد نرم و کم‌صدا
• مناسب برای سرعت‌های بالا
• کاهش حساسیت به خطاهای نصب
• افزایش عمر کاری تجهیزات

محدودیت‌های بلبرینگ خود تنظیم

با وجود مزایای متعدد، بلبرینگ خود تنظیم در برخی شرایط محدودیت‌هایی نیز دارد:

• ظرفیت تحمل بار کمتر نسبت به رولبرینگ‌های خود تنظیم
• مناسب نبودن برای بارهای محوری سنگین
• حساسیت به روانکاری نامناسب
• کاهش عملکرد در شرایط ضربه‌ای شدید

چه زمانی بلبرینگ خود تنظیم انتخاب مناسبی است؟

اگر در یک سیستم صنعتی احتمال ناهم‌راستایی شفت، لرزش یا خطای نصب وجود داشته باشد، بلبرینگ خود تنظیم می‌تواند انتخاب بسیار مناسبی باشد. این نوع بلبرینگ در تجهیزاتی مانند الکتروموتورها، فن‌ها، سیستم‌های انتقال نیرو و ماشین‌آلات کشاورزی کاربرد گسترده‌ای دارد.

اما در شرایطی که بار بسیار سنگین یا بار محوری بالا وجود دارد، ممکن است استفاده از رولبرینگ خود تنظیم یا سایر مدل‌های تخصصی گزینه مناسب‌تری باشد.

کاربردهای بلبرینگ خود تنظیم

بلبرینگ خود تنظیم به دلیل توانایی جبران ناهم‌محوری و عملکرد نرم در سرعت‌های مختلف، در بسیاری از ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد. این نوع بلبرینگ به‌ویژه در تجهیزاتی کاربرد دارد که احتمال انحراف شفت، لرزش یا خطای نصب در آن‌ها وجود دارد.

در چنین شرایطی، استفاده از بلبرینگ‌های معمولی می‌تواند باعث افزایش اصطکاک، تولید حرارت و کاهش عمر قطعات شود. اما بلبرینگ خود تنظیم با تطبیق زاویه‌ای خود، فشار وارد شده به اجزای داخلی را کاهش می‌دهد و عملکرد سیستم را پایدار نگه می‌دارد.

کاربرد در الکتروموتورها

یکی از رایج‌ترین کاربردهای بلبرینگ خود تنظیم در الکتروموتورها است. در بسیاری از موتورها ممکن است به دلیل خطای نصب، ارتعاش یا تغییرات حرارتی، شفت کاملاً هم‌راستا با محفظه قرار نگیرد.

بلبرینگ خود تنظیم می‌تواند این ناهم‌راستایی جزئی را جبران کند و باعث کاهش لرزش، کاهش صدا و افزایش طول عمر موتور شود.

کاربرد در فن‌ها و سیستم‌های تهویه

در سیستم‌های تهویه صنعتی، فن‌ها و بلوئرها معمولاً با سرعت بالا کار می‌کنند و در معرض لرزش قرار دارند. در چنین تجهیزاتی استفاده از بلبرینگ خود تنظیم می‌تواند عملکرد پایدارتر و نرم‌تری ایجاد کند.

این بلبرینگ‌ها کمک می‌کنند تا در صورت بروز ناهم‌محوری جزئی در شفت یا یاتاقان، عملکرد دستگاه دچار اختلال نشود.

کاربرد در ماشین‌آلات کشاورزی

ماشین‌آلات کشاورزی معمولاً در شرایط سخت محیطی مانند گردوغبار، رطوبت و ضربه کار می‌کنند. همچنین ممکن است به دلیل ناهمواری زمین یا بارگذاری متغیر، شفت‌ها دچار انحراف شوند.

بلبرینگ خود تنظیم در چنین شرایطی می‌تواند عملکرد قابل اعتمادی ارائه دهد و از خرابی زودرس تجهیزات جلوگیری کند.

کاربرد در سیستم‌های انتقال نیرو

در تجهیزات انتقال نیرو مانند شفت‌ها، گیربکس‌ها و پولی‌ها، هم‌راستایی کامل همیشه امکان‌پذیر نیست. استفاده از بلبرینگ خود تنظیم در این سیستم‌ها کمک می‌کند تا فشار ناشی از انحراف شفت کاهش یابد.

این موضوع باعث کاهش سایش قطعات، کاهش مصرف انرژی و افزایش عمر تجهیزات می‌شود.

کاربرد در صنایع سبک و عمومی

علاوه بر صنایع سنگین، بلبرینگ‌های خود تنظیم در بسیاری از تجهیزات صنعتی سبک نیز مورد استفاده قرار می‌گیرند، از جمله:

• نوار نقاله‌ها
• پمپ‌ها
• ماشین‌آلات بسته‌بندی
• تجهیزات نساجی
• دستگاه‌های فرآوری مواد

در این تجهیزات، عملکرد نرم، کاهش اصطکاک و توانایی جبران ناهم‌محوری باعث شده بلبرینگ خود تنظیم به یکی از گزینه‌های محبوب تبدیل شود.

چرا در برخی صنایع استفاده از بلبرینگ خود تنظیم رایج‌تر است؟

در بسیاری از خطوط تولید صنعتی، توقف دستگاه‌ها می‌تواند هزینه‌های زیادی ایجاد کند. به همین دلیل استفاده از قطعاتی که در برابر خطاهای نصب و شرایط کاری متغیر مقاومت بیشتری دارند اهمیت زیادی دارد.

بلبرینگ خود تنظیم به دلیل طراحی خاص خود می‌تواند بخشی از این خطاها را جبران کند و به حفظ پایداری عملکرد ماشین‌آلات کمک کند.

مزایای بلبرینگ خود تنظیم

بلبرینگ خود تنظیم به دلیل طراحی خاص خود، یکی از گزینه‌های کاربردی در بسیاری از سیستم‌های مکانیکی و صنعتی محسوب می‌شود. مهم‌ترین ویژگی این بلبرینگ، توانایی تطبیق با ناهم‌محوری شفت است که می‌تواند بسیاری از مشکلات رایج در تجهیزات دوار را کاهش دهد.

این ویژگی باعث می‌شود فشار کمتری به اجزای داخلی بلبرینگ وارد شود و عملکرد سیستم در شرایط واقعی کار، پایدارتر باقی بماند. در ادامه مهم‌ترین مزایای بلبرینگ خود تنظیم را بررسی می‌کنیم.

جبران ناهم‌محوری شفت

یکی از مهم‌ترین مزایای بلبرینگ خود تنظیم، توانایی جبران ناهم‌راستایی بین شفت و محفظه است. در بسیاری از تجهیزات صنعتی، به دلیل خطای نصب، ارتعاش یا تغییرات دمایی، ممکن است شفت به‌طور کامل در راستای یاتاقان قرار نگیرد.

بلبرینگ خود تنظیم با استفاده از رینگ خارجی کروی، می‌تواند این انحراف زاویه‌ای را تا حد مشخصی جبران کند و از ایجاد تنش اضافی در سیستم جلوگیری کند.

کاهش اصطکاک و عملکرد نرم

استفاده از ساچمه به عنوان عنصر غلتشی باعث می‌شود بلبرینگ خود تنظیم اصطکاک کمتری نسبت به بسیاری از رولبرینگ‌ها داشته باشد. این موضوع باعث عملکرد نرم‌تر، تولید حرارت کمتر و افزایش بازدهی سیستم می‌شود.

مناسب برای سرعت‌های بالا

به دلیل اصطکاک کمتر و طراحی سبک‌تر نسبت به رولبرینگ‌ها، بلبرینگ خود تنظیم می‌تواند در سرعت‌های نسبتاً بالا عملکرد مناسبی داشته باشد. به همین دلیل در تجهیزاتی مانند الکتروموتورها و فن‌های صنعتی کاربرد زیادی دارد.

کاهش حساسیت به خطای نصب

در بسیاری از پروژه‌های صنعتی، نصب کاملاً دقیق قطعات همیشه امکان‌پذیر نیست. بلبرینگ خود تنظیم می‌تواند بخشی از خطاهای نصب را جبران کند و از آسیب زودهنگام بلبرینگ جلوگیری کند.

افزایش طول عمر تجهیزات

جبران ناهم‌محوری و کاهش تنش‌های داخلی باعث می‌شود فشار کمتری به قطعات مکانیکی وارد شود. در نتیجه، عمر مفید بلبرینگ و سایر اجزای سیستم افزایش پیدا می‌کند.

کاهش لرزش و صدا

در سیستم‌هایی که احتمال ناهم‌راستایی وجود دارد، استفاده از بلبرینگ‌های معمولی می‌تواند باعث ایجاد لرزش و صدای اضافی شود. بلبرینگ خود تنظیم با تطبیق زاویه‌ای خود می‌تواند این مشکل را تا حد زیادی کاهش دهد.

جمع‌بندی مزایای بلبرینگ خود تنظیم

• قابلیت جبران ناهم‌محوری شفت
• کاهش اصطکاک و تولید حرارت
• عملکرد نرم و کم‌صدا
• مناسب برای سرعت‌های بالا
• کاهش حساسیت به خطاهای نصب
• افزایش طول عمر تجهیزات صنعتی
• کاهش لرزش در سیستم‌های دوار

با وجود این مزایا، انتخاب نوع بلبرینگ باید همیشه بر اساس شرایط کاری، نوع بار، سرعت و محیط کاری انجام شود. در برخی کاربردها ممکن است استفاده از انواع دیگر بلبرینگ یا رولبرینگ گزینه مناسب‌تری باشد.



معایب بلبرینگ خود تنظیم

با وجود مزایای قابل توجه، بلبرینگ خود تنظیم در همه شرایط کاری بهترین انتخاب نیست. این نوع بلبرینگ برای کاربردهای خاصی طراحی شده و در برخی محیط‌های صنعتی یا تحت بارهای خاص ممکن است محدودیت‌هایی داشته باشد.

شناخت معایب و محدودیت‌های بلبرینگ خود تنظیم کمک می‌کند تا در زمان انتخاب بلبرینگ، تصمیم دقیق‌تری گرفته شود و از بروز مشکلات احتمالی در عملکرد تجهیزات جلوگیری شود.

ظرفیت تحمل بار محدودتر نسبت به رولبرینگ‌ها

بلبرینگ خود تنظیم از ساچمه به عنوان عنصر غلتشی استفاده می‌کند. در حالی که این ویژگی باعث کاهش اصطکاک و افزایش سرعت مجاز می‌شود، اما ظرفیت تحمل بار آن نسبت به رولبرینگ‌های خود تنظیم کمتر است.

به همین دلیل در کاربردهایی که بار شعاعی بسیار سنگین وجود دارد، معمولاً استفاده از رولبرینگ خود تنظیم گزینه مناسب‌تری محسوب می‌شود.

محدودیت در تحمل بار محوری

بلبرینگ‌های خود تنظیم عمدتاً برای تحمل بارهای شعاعی طراحی شده‌اند و توانایی تحمل بارهای محوری آن‌ها محدود است. اگر در یک سیستم صنعتی بار محوری قابل توجهی وجود داشته باشد، ممکن است استفاده از بلبرینگ تماس زاویه‌ای یا سایر مدل‌های تخصصی انتخاب بهتری باشد.

حساسیت به روانکاری نامناسب

مانند بسیاری از بلبرینگ‌ها، عملکرد صحیح بلبرینگ خود تنظیم نیز به روانکاری مناسب وابسته است. در صورت استفاده از روانکار نامناسب یا عدم نگهداری صحیح، اصطکاک افزایش پیدا می‌کند و ممکن است عمر بلبرینگ کاهش یابد.

محدودیت در شرایط ضربه‌ای شدید

در محیط‌هایی که بارهای ضربه‌ای شدید یا نوسانات بار زیاد وجود دارد، بلبرینگ خود تنظیم ممکن است عملکرد ایده‌آلی نداشته باشد. در چنین شرایطی استفاده از رولبرینگ‌ها که ظرفیت تحمل ضربه بیشتری دارند توصیه می‌شود.

هزینه بالاتر نسبت به برخی بلبرینگ‌های ساده

به دلیل طراحی خاص و قابلیت خودتنظیمی، قیمت بلبرینگ خود تنظیم معمولاً از برخی بلبرینگ‌های ساده مانند بلبرینگ شیار عمیق بیشتر است. البته در بسیاری از موارد این هزینه بالاتر با افزایش طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری جبران می‌شود.

جمع‌بندی محدودیت‌های بلبرینگ خود تنظیم

• ظرفیت تحمل بار کمتر نسبت به رولبرینگ‌های خود تنظیم
• محدودیت در تحمل بارهای محوری بالا
• وابستگی به روانکاری مناسب
• عملکرد محدود در شرایط ضربه‌ای شدید
• قیمت بالاتر نسبت به برخی بلبرینگ‌های ساده

بنابراین هنگام انتخاب بلبرینگ باید شرایط کاری، نوع بار، سرعت چرخش و محیط عملیاتی به‌دقت بررسی شود تا مناسب‌ترین نوع بلبرینگ برای کاربرد مورد نظر انتخاب شود.

بهترین برندهای بلبرینگ خود تنظیم

کیفیت ساخت بلبرینگ تأثیر مستقیمی بر عملکرد، طول عمر و راندمان تجهیزات صنعتی دارد. به همین دلیل انتخاب برند معتبر یکی از مهم‌ترین نکات در خرید بلبرینگ خود تنظیم محسوب می‌شود.

برندهای معتبر معمولاً از فولاد باکیفیت، فناوری تولید دقیق و استانداردهای کنترل کیفیت پیشرفته استفاده می‌کنند. این موضوع باعث می‌شود بلبرینگ در شرایط کاری مختلف عملکرد پایدارتر و عمر مفید بیشتری داشته باشد.

بلبرینگ خود تنظیم SKF

SKF یکی از شناخته‌شده‌ترین برندهای تولیدکننده بلبرینگ در جهان است که محصولات آن در صنایع مختلف استفاده می‌شود. بلبرینگ‌ خود تنظیم SKF به دلیل دقت بالا، کیفیت ساخت مناسب و دوام زیاد، در بسیاری از تجهیزات صنعتی کاربرد دارند.

این برند سوئدی تنوع بالایی از بلبرینگ‌های خود تنظیم را تولید می‌کند و محصولات آن معمولاً برای کاربردهای صنعتی سنگین و حرفه‌ای انتخاب می‌شوند.

خرید بلبرینگ خود تنظیم skf با بهترین قیمت و کیفیت در رول مارکت عرضه می‌گردد.

بلبرینگ خود تنظیم FAG

FAG یکی از برندهای معتبر آلمانی در صنعت بلبرینگ است که زیرمجموعه گروه Schaeffler محسوب می‌شود. بلبرینگ‌های خود تنظیم FAG به دلیل کیفیت ماشین‌کاری دقیق، تحمل مناسب بار و عملکرد پایدار شناخته می‌شوند.

این برند در صنایع خودروسازی، ماشین‌آلات صنعتی و سیستم‌های انتقال نیرو کاربرد گسترده‌ای دارد.

بلبرینگ خود تنظیم FAG اصل در رول مارکت بفروش می‌رسد. همین حالا برای ثبت سفارش اقدام کنید.

بلبرینگ خود تنظیم NSK

NSK از برندهای معتبر ژاپنی در زمینه تولید انواع بلبرینگ است. محصولات این شرکت به دلیل عملکرد نرم، دقت بالا و عمر کاری مناسب در بسیاری از تجهیزات صنعتی و الکتروموتورها استفاده می‌شوند.

بلبرینگ‌های خود تنظیم NSK معمولاً برای کاربردهایی که نیاز به سرعت بالا و لرزش کم دارند گزینه مناسبی هستند.

بلبرینگ خود تنظیم NSK اصل در رول مارکت بفروش می‌رسد. همین حالا برای ثبت سفارش اقدام کنید.

بلبرینگ خود تنظیم NTN

NTN یکی دیگر از برندهای مطرح ژاپنی است که محصولات آن در صنایع مختلف از جمله ماشین‌آلات صنعتی، تجهیزات کشاورزی و سیستم‌های انتقال نیرو استفاده می‌شود.

بلبرینگ‌ NTN به دلیل کیفیت ساخت مناسب و قیمت رقابتی، در بسیاری از پروژه‌های صنعتی مورد توجه قرار می‌گیرند.

بلبرینگ خود تنظیم KOYO

KOYO از برندهای شناخته‌شده ژاپنی در صنعت بلبرینگ است که محصولات آن به دوام و عملکرد مناسب مشهور هستند. این برند انواع بلبرینگ‌های خود تنظیم را برای کاربردهای سبک و سنگین تولید می‌کند.

بلبرینگ‌های KOYO معمولاً در تجهیزات صنعتی، موتورهای الکتریکی و ماشین‌آلات تولیدی استفاده می‌شوند.

آیا برندهای اقتصادی ارزش خرید دارند؟

علاوه بر برندهای مطرح جهانی، بسیاری از برندهای اقتصادی نیز در بازار وجود دارند. برخی از این محصولات می‌توانند برای کاربردهای سبک یا شرایط کاری معمولی گزینه مناسبی باشند، اما در تجهیزات حساس یا صنعتی بهتر است از برندهای معتبر و دارای استاندارد استفاده شود.

استفاده از بلبرینگ بی‌کیفیت می‌تواند باعث افزایش خرابی، توقف خط تولید و هزینه‌های تعمیرات شود.

راهنمای خرید بلبرینگ خود تنظیم

انتخاب بلبرینگ مناسب تأثیر مستقیمی بر عملکرد، راندمان و طول عمر تجهیزات صنعتی دارد. اگر بلبرینگ به‌درستی انتخاب نشود، ممکن است دستگاه با مشکلاتی مانند لرزش، افزایش حرارت، استهلاک زودرس و حتی توقف خط تولید مواجه شود.

به همین دلیل هنگام خرید بلبرینگ خود تنظیم باید چند فاکتور مهم فنی و کاربردی را بررسی کرد تا محصول انتخاب‌شده با شرایط کاری سیستم سازگار باشد.

بررسی نوع بار وارد شده

اولین نکته در انتخاب بلبرینگ خود تنظیم، میزان و نوع بار وارد شده به سیستم است. این بلبرینگ‌ها عمدتاً برای تحمل بارهای شعاعی طراحی شده‌اند و می‌توانند مقدار محدودی بار محوری را نیز تحمل کنند.

اگر میزان بار بسیار سنگین باشد، ممکن است استفاده از رولبرینگ خود تنظیم گزینه مناسب‌تری باشد.

توجه به میزان ناهم‌محوری

یکی از دلایل اصلی استفاده از بلبرینگ خود تنظیم، توانایی جبران ناهم‌راستایی شفت است. هنگام خرید باید میزان انحراف احتمالی شفت و شرایط نصب دستگاه بررسی شود تا بلبرینگ متناسب با نیاز انتخاب شود.

بررسی سرعت چرخش

سرعت کاری دستگاه نقش مهمی در انتخاب بلبرینگ دارد. بلبرینگ‌های خود تنظیم به دلیل اصطکاک کمتر، برای سرعت‌های نسبتاً بالا مناسب هستند، اما هر مدل دارای محدوده سرعت مجاز مشخصی است.

انتخاب بلبرینگ نامناسب برای سرعت بالا می‌تواند باعث افزایش دما و کاهش عمر قطعه شود.

انتخاب نوع سوراخ داخلی

بلبرینگ‌های خود تنظیم معمولاً با دو نوع سوراخ داخلی تولید می‌شوند:

• سوراخ استوانه‌ای
• سوراخ مخروطی

مدل‌های مخروطی معمولاً برای نصب روی بوش تبدیلی استفاده می‌شوند و در برخی کاربردهای صنعتی نصب و تنظیم آسان‌تری دارند.

توجه به شرایط محیطی

شرایط محیط کار مانند رطوبت، گردوغبار، دمای بالا یا وجود مواد شیمیایی می‌تواند بر عملکرد بلبرینگ تأثیر بگذارد. در محیط‌های آلوده یا مرطوب بهتر است از مدل‌های آب‌بندی شده استفاده شود تا ورود آلودگی به داخل بلبرینگ کاهش یابد.

بررسی برند و اصالت کالا

استفاده از برندهای معتبر می‌تواند احتمال خرابی زودرس را کاهش دهد. هنگام خرید بلبرینگ خود تنظیم بهتر است به اصالت کالا، بسته‌بندی، حک برند و مشخصات فنی توجه شود.

وجود محصولات تقلبی در بازار باعث شده بررسی تأمین‌کننده و خرید از فروشگاه‌های معتبر اهمیت زیادی داشته باشد.

توجه به کد فنی بلبرینگ

کد فنی بلبرینگ اطلاعات مهمی درباره ابعاد، نوع طراحی، آب‌بندی و ویژگی‌های فنی محصول ارائه می‌دهد. بررسی صحیح این کد کمک می‌کند تا بلبرینگ دقیقاً متناسب با نیاز دستگاه انتخاب شود.

به عنوان مثال، برخی پسوندها نشان‌دهنده نوع قفسه، لقی داخلی یا آب‌بندی بلبرینگ هستند.

نکات مهم هنگام خرید بلبرینگ خود تنظیم

• بررسی نوع و مقدار بار وارد شده
• توجه به سرعت کاری دستگاه
• بررسی میزان ناهم‌محوری شفت
• انتخاب نوع سوراخ داخلی مناسب
• توجه به شرایط محیطی و روانکاری
• خرید از برندها و فروشندگان معتبر
• بررسی دقیق کد فنی بلبرینگ

کاتالوگ بلبرینگ خود تنظیم

کاتالوگ بلبرینگ خود تنظیم یکی از مهم‌ترین منابع برای بررسی مشخصات فنی، ابعاد، ظرفیت بار و ویژگی‌های عملکردی این نوع بلبرینگ است. تولیدکنندگان معتبر معمولاً اطلاعات کامل محصولات خود را در قالب کاتالوگ‌های فنی منتشر می‌کنند تا کاربران بتوانند مدل مناسب را بر اساس نیاز تجهیزات انتخاب کنند.

در این کاتالوگ‌ها اطلاعاتی مانند ابعاد استاندارد، ظرفیت تحمل بار شعاعی و محوری، سرعت مجاز، نوع قفسه، میزان لقی داخلی و نوع آب‌بندی درج می‌شود.

اطلاعات موجود در کاتالوگ بلبرینگ خود تنظیم

کاتالوگ‌های فنی معمولاً شامل مجموعه‌ای از اطلاعات تخصصی هستند که در انتخاب صحیح بلبرینگ نقش مهمی دارند.

• ابعاد داخلی، خارجی و عرض بلبرینگ
• ظرفیت بار دینامیکی و استاتیکی
• حداکثر سرعت مجاز
• نوع سوراخ داخلی
• نوع قفسه و جنس قطعات
• نوع آب‌بندی
• کد فنی و پسوندها
• زاویه مجاز ناهم‌محوری

نحوه خواندن کد بلبرینگ در کاتالوگ

هر بلبرینگ دارای یک کد فنی مشخص است که اطلاعات مهمی درباره ساختار و ویژگی‌های آن ارائه می‌دهد. آشنایی با این کدها باعث می‌شود انتخاب بلبرینگ دقیق‌تر و حرفه‌ای‌تر انجام شود.

برای مثال در کد 2210 K:

• 22 نشان‌دهنده سری بلبرینگ
• 10 بیانگر قطر داخلی
• K نشان‌دهنده سوراخ مخروطی

برخی برندها از پسوندهای دیگری نیز برای نمایش نوع آب‌بندی، لقی داخلی یا جنس قفسه استفاده می‌کنند.

اهمیت استفاده از کاتالوگ اصلی برندها

استفاده از کاتالوگ رسمی برندهای معتبر مانند SKF، FAG، NSK و NTN باعث می‌شود اطلاعات فنی دقیق‌تری در اختیار کاربران قرار گیرد. این موضوع احتمال انتخاب اشتباه بلبرینگ را کاهش می‌دهد.

در بسیاری از پروژه‌های صنعتی، مهندسان و واحدهای تعمیرات برای انتخاب دقیق قطعات به کاتالوگ‌های رسمی مراجعه می‌کنند تا مشخصات محصول با شرایط کاری دستگاه کاملاً مطابقت داشته باشد.

دانلود کاتالوگ بلبرینگ خود تنظیم

بسیاری از تولیدکنندگان معتبر، کاتالوگ محصولات خود را به‌صورت PDF در وب‌سایت رسمی منتشر می‌کنند. این کاتالوگ‌ها معمولاً شامل اطلاعات کامل فنی، جدول ابعاد و راهنمای انتخاب بلبرینگ هستند.

در زمان دانلود کاتالوگ بهتر است نسخه به‌روز و رسمی برند موردنظر استفاده شود تا اطلاعات فنی دقیق و استاندارد در اختیار شما قرار گیرد.

جمع‌بندی

بلبرینگ خود تنظیم یکی از کاربردی‌ترین انواع بلبرینگ در صنایع مختلف است که به دلیل طراحی ویژه خود می‌تواند ناهم‌راستایی شفت را جبران کند. این ویژگی باعث کاهش فشار وارد شده به قطعات، کاهش لرزش و افزایش طول عمر تجهیزات می‌شود.

ساختار این بلبرینگ شامل دو ردیف ساچمه و یک شیار کروی در رینگ خارجی است که امکان خودتنظیمی را فراهم می‌کند. به همین دلیل در تجهیزاتی که احتمال خطای نصب، خم شدن شفت یا تغییرات جزئی در راستای محور وجود دارد، استفاده از بلبرینگ خود تنظیم گزینه مناسبی محسوب می‌شود.

این نوع بلبرینگ در الکتروموتورها، فن‌ها، ماشین‌آلات کشاورزی، تجهیزات انتقال نیرو و بسیاری از سیستم‌های صنعتی کاربرد دارد. همچنین به دلیل اصطکاک پایین و عملکرد نرم، برای سرعت‌های نسبتاً بالا نیز مناسب است.

البته هنگام انتخاب بلبرینگ خود تنظیم باید عواملی مانند نوع بار، سرعت چرخش، میزان ناهم‌محوری، شرایط محیطی و برند سازنده بررسی شود تا بهترین گزینه برای دستگاه انتخاب گردد.

استفاده از برندهای معتبر و بررسی دقیق کد فنی و مشخصات موجود در کاتالوگ می‌تواند از بروز مشکلاتی مانند خرابی زودرس، افزایش هزینه تعمیرات و توقف تجهیزات جلوگیری کند.

در نهایت، اگر انتخاب بلبرینگ بر اساس شرایط کاری و مشخصات فنی به‌درستی انجام شود، بلبرینگ خود تنظیم می‌تواند عملکردی پایدار، عمر کاری بالا و راندمان مناسب را در سیستم‌های صنعتی فراهم کند.

سوالات متداول درباره بلبرینگ خود تنظیم

بلبرینگ خود تنظیم چیست؟

بلبرینگ خود تنظیم نوعی بلبرینگ دو ردیفه است که می‌تواند ناهم‌راستایی شفت و خطای جزئی نصب را جبران کند. این ویژگی به دلیل وجود شیار کروی در رینگ خارجی ایجاد می‌شود.

بلبرینگ خود تنظیم چه تفاوتی با بلبرینگ شیار عمیق دارد؟

مهم‌ترین تفاوت این دو بلبرینگ در توانایی جبران ناهم‌محوری است. بلبرینگ خود تنظیم می‌تواند انحراف جزئی شفت را تحمل کند، در حالی که بلبرینگ شیار عمیق نسبت به ناهم‌راستایی حساس‌تر است.

آیا بلبرینگ خود تنظیم برای سرعت بالا مناسب است؟

بله، این نوع بلبرینگ به دلیل اصطکاک کم و طراحی ساچمه‌ای، برای بسیاری از کاربردهای با سرعت نسبتاً بالا مناسب است. البته باید سرعت مجاز هر مدل از کاتالوگ فنی بررسی شود.

بلبرینگ خود تنظیم چه نوع بارهایی را تحمل می‌کند؟

این بلبرینگ‌ها عمدتاً برای تحمل بار شعاعی طراحی شده‌اند، اما می‌توانند مقدار محدودی بار محوری را نیز تحمل کنند.

بلبرینگ خود تنظیم در چه صنایعی کاربرد دارد؟

از این بلبرینگ در الکتروموتورها، فن‌های صنعتی، ماشین‌آلات کشاورزی، تجهیزات انتقال نیرو، پمپ‌ها و بسیاری از ماشین‌آلات صنعتی استفاده می‌شود.

تفاوت بلبرینگ خود تنظیم و رولبرینگ خود تنظیم چیست؟

بلبرینگ خود تنظیم از ساچمه استفاده می‌کند و برای سرعت‌های بالاتر مناسب است، در حالی که رولبرینگ خود تنظیم دارای رولر بوده و ظرفیت تحمل بار سنگین‌تری دارد.

منظور از کد K در بلبرینگ خود تنظیم چیست؟

حرف K در کد فنی بلبرینگ معمولاً نشان‌دهنده سوراخ داخلی مخروطی است که برای نصب روی بوش تبدیلی استفاده می‌شود.

آیا بلبرینگ خود تنظیم نیاز به روانکاری دارد؟

بله، روانکاری مناسب نقش مهمی در کاهش اصطکاک، جلوگیری از افزایش دما و افزایش عمر بلبرینگ دارد. نوع روانکار باید متناسب با شرایط کاری انتخاب شود.

بهترین برندهای بلبرینگ خود تنظیم کدام‌اند؟

برندهای SKF، FAG، NSK، NTN و KOYO از معتبرترین تولیدکنندگان بلبرینگ خود تنظیم در بازار جهانی محسوب می‌شوند.

چگونه بلبرینگ خود تنظیم مناسب انتخاب کنیم؟

برای انتخاب صحیح باید عواملی مانند نوع بار، سرعت چرخش، میزان ناهم‌محوری، شرایط محیطی، نوع سوراخ داخلی و کد فنی بلبرینگ بررسی شود.
