در بسیاری از ماشینآلات صنعتی، چالش اصلی نه کمبود قدرت، بلکه کمبود فضا در کنار نیاز به تحمل بار بالا است. در چنین شرایطی، استفاده از بلبرینگهای معمولی همیشه پاسخگو نیست و انتخاب اشتباه میتواند به افزایش اصطکاک، خرابی زودرس و توقف دستگاه منجر شود. اینجاست که بلبرینگ سوزنی بهعنوان یک راهحل تخصصی وارد میشود؛ قطعهای که با وجود ابعاد باریک، توان تحمل بار قابلتوجهی دارد. با این حال، بسیاری از کاربران نمیدانند بلبرینگ سوزنی دقیقاً چیست، چه تفاوتی با سایر انواع بلبرینگ دارد و در چه کاربردهایی بهترین انتخاب محسوب میشود. در این مقاله، بهصورت مرحلهبهمرحله و کاملاً کاربردی، ساختار، انواع، کاربردها و نکات مهم انتخاب بلبرینگ سوزنی را بررسی میکنیم تا بتوانید آگاهانه و متناسب با نیاز واقعی خود تصمیم بگیرید.

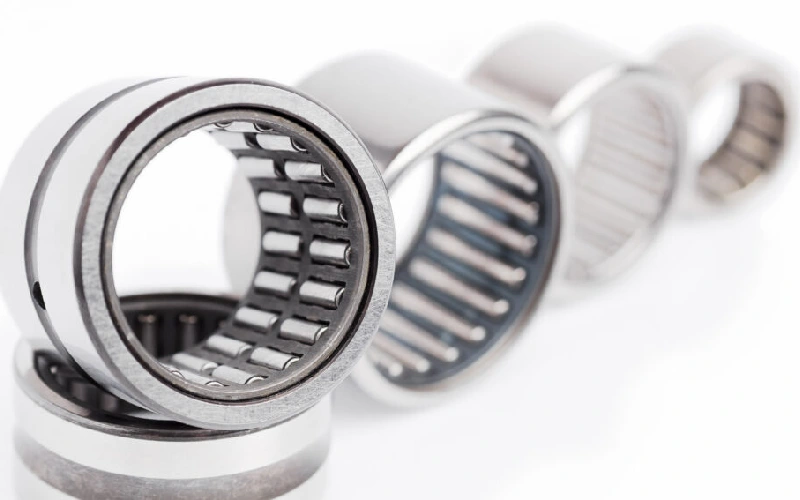

بلبرینگ سوزنی چیست؟
بلبرینگ سوزنی نوعی بیرینگ غلتشی است که بهجای ساچمههای کروی، از غلتکهای استوانهای بسیار باریک و بلند (سوزنیشکل) استفاده میکند. این طراحی باعث میشود بلبرینگ سوزنی با وجود ارتفاع مقطع بسیار کم، توانایی تحمل بار شعاعی بالا را داشته باشد. نسبت طول به قطر غلتکها در این نوع بلبرینگ زیاد است و همین موضوع سطح تماس را افزایش داده و توزیع بار را بهصورت یکنواختتری انجام میدهد. بلبرینگهای سوزنی معمولاً در فضاهایی استفاده میشوند که امکان بهکارگیری بلبرینگهای معمولی وجود ندارد، اما همچنان نیاز به تحمل بار قابلتوجه وجود دارد؛ به همین دلیل، این نوع بلبرینگ انتخابی رایج در گیربکسها، خودرو و ماشینآلات فشرده صنعتی است.
پیشنهاد مطالعه: بلبرینگ چیست؟
غلتک سوزنی چیست و چه نقشی دارد؟
غلتک سوزنی عنصر غلتان اصلی در بلبرینگ سوزنی است که بهصورت استوانهای، با قطر کم و طول نسبتاً زیاد طراحی میشود. برخلاف ساچمههای کروی، این غلتکها سطح تماس خطی ایجاد میکنند و همین ویژگی باعث افزایش ظرفیت تحمل بار در مقایسه با بلبرینگهای همابعاد میشود. طراحی غلتک سوزنی بهگونهای است که بیشترین استفاده از فضای موجود انجام شود و عملکرد بلبرینگ در شرایط بارگذاری بالا حفظ گردد.
نسبت طول به قطر در غلتکهای سوزنی معمولاً بالا است و این نسبت یکی از عوامل کلیدی در عملکرد آنها به شمار میرود. هرچه این نسبت بیشتر باشد، سطح تماس بین غلتک و مسیر غلتش افزایش مییابد و نیرو بهصورت یکنواختتری توزیع میشود. نتیجه این طراحی، افزایش ظرفیت بار شعاعی، کاهش تمرکز تنش در نقاط تماس و در نهایت امکان ساخت بلبرینگ با ارتفاع مقطع بسیار کم است. به همین دلیل، غلتک سوزنی نقش تعیینکنندهای در کاربرد بلبرینگهای سوزنی در فضاهای محدود و سیستمهای تحت بار بالا دارد.
ساختار و اجزای بلبرینگ سوزنی
بلبرینگ سوزنی از نظر ظاهری ساده به نظر میرسد، اما ساختار آن بهگونهای طراحی شده که حداکثر تحمل بار را در حداقل فضای ممکن فراهم کند. شناخت اجزای تشکیلدهنده این بلبرینگ کمک میکند بفهمیم چرا در برخی کاربردها عملکرد بسیار بهتری نسبت به بلبرینگهای معمولی دارد و در چه شرایطی باید با دقت بیشتری انتخاب شود.
غلتکهای سوزنی
غلتکهای سوزنی عناصر غلتان اصلی هستند که بار شعاعی را تحمل میکنند. این غلتکها قطر کم و طول نسبتاً زیادی دارند و باعث ایجاد سطح تماس خطی میشوند. نتیجه این طراحی، افزایش ظرفیت تحمل بار و توزیع یکنواختتر نیرو در مقایسه با بلبرینگهای ساچمهای همابعاد است.
قفسه (با قفسه / بدون قفسه)
قفسه وظیفه نگهداشتن و هدایت غلتکهای سوزنی را بر عهده دارد. در نوع با قفسه، غلتکها با فاصله منظم حرکت میکنند که برای سرعتهای بالاتر و حرکت نرمتر مناسب است. در مقابل، بلبرینگهای سوزنی بدون قفسه تعداد بیشتری غلتک دارند و به همین دلیل ظرفیت تحمل بار بالاتری ارائه میدهند، اما معمولاً برای سرعتهای پایینتر استفاده میشوند.
رینگ داخلی
رینگ داخلی سطحی را فراهم میکند که غلتکها روی آن میچرخند. در برخی کاربردها، اگر شفت دارای سختکاری و پرداخت مناسب باشد، میتوان از بلبرینگ سوزنی بدون رینگ داخلی استفاده کرد؛ اما وجود رینگ داخلی معمولاً دقت عملکرد و عمر بلبرینگ را افزایش میدهد.
رینگ خارجی
رینگ خارجی مسیر غلتش بیرونی غلتکها را تشکیل میدهد و نقش مهمی در استحکام کلی بلبرینگ دارد. در بلبرینگهای سوزنی، رینگ خارجی میتواند ضخامت کمی داشته باشد تا فضای نصب کاهش یابد، بدون آنکه توان تحمل بار بهشدت افت کند.
بلبرینگ سوزنی بدون رینگ
در این نوع، رینگ خارجی بهصورت یک پوسته نازک فلزی شکل داده میشود و رینگ داخلی وجود ندارد. بلبرینگهای سوزنی Drawn Cup بسیار کمحجم هستند و برای فضاهای فوقالعاده محدود ایدهآلاند. البته استفاده از آنها نیازمند دقت بالا در کیفیت سطح شفت و محفظه است، زیرا این سطوح مستقیماً بهعنوان مسیر غلتش عمل میکنند.
پیشنهاد مطالعه: بلبرینگ شیار عمیق چیست؟
انواع بلبرینگ سوزنی
بلبرینگهای سوزنی بسته به نحوه طراحی، وجود یا عدم وجود رینگ و قفسه و همچنین نوع کاربرد، در مدلهای مختلفی تولید میشوند. شناخت این انواع کمک میکند بلبرینگ متناسب با فضای نصب، میزان بار و شرایط کاری بهدرستی انتخاب شود؛ زیرا هر نوع، مزایا و محدودیتهای خاص خود را دارد.
انواع رایج بلبرینگ سوزنی عبارتاند از:
-
بلبرینگ سوزنی با رینگ داخلی
در این نوع، یک رینگ داخلی مجزا وجود دارد که مسیر غلتش یکنواخت و مقاومی برای غلتکها فراهم میکند. این مدل زمانی استفاده میشود که شفت امکان سختکاری یا پرداخت مناسب را نداشته باشد. -
بلبرینگ سوزنی بدون رینگ داخلی
در این حالت، شفت مستقیماً بهعنوان مسیر غلتش عمل میکند. این طراحی باعث کاهش ابعاد کلی بلبرینگ میشود، اما نیازمند دقت بالا در کیفیت سطح شفت است. -
بلبرینگ سوزنی با قفسه
وجود قفسه باعث حرکت منظم غلتکها، کاهش اصطکاک و امکان کار در سرعتهای بالاتر میشود. این نوع برای کاربردهایی که نرمی حرکت اهمیت دارد مناسبتر است. -
بلبرینگ سوزنی بدون قفسه
در این مدل، تعداد غلتکها به حداکثر میرسد و در نتیجه ظرفیت تحمل بار افزایش مییابد. با این حال، معمولاً برای سرعتهای پایینتر استفاده میشود. -
بلبرینگ سوزنی پوستهنازک
دارای رینگ خارجی بسیار نازک و بدون رینگ داخلی است و برای فضاهای بسیار محدود کاربرد دارد.
کاربرد بلبرینگ سوزنی
بلبرینگ سوزنی زمانی به کار میرود که فضای نصب محدود است اما سیستم نیاز به تحمل بار شعاعی بالا دارد. طراحی باریک این بلبرینگ در کنار سطح تماس زیاد غلتکها، آن را به گزینهای ایدهآل برای مجموعههایی تبدیل میکند که امکان افزایش قطر یا ارتفاع یاتاقان وجود ندارد. به همین دلیل، بلبرینگ سوزنی بیشتر در مکانیزمهای فشرده و پربار استفاده میشود، نه کاربردهای عمومی.
مهمترین کاربردهای بلبرینگ سوزنی عبارتاند از:
-
گیربکسها و جعبهدندهها، بهویژه در خودرو و ماشینآلات صنعتی
-
سیستمهای انتقال قدرت با طراحی فشرده
-
شفتها و مجموعههایی که فضای شعاعی محدودی دارند
-
ابزارآلات صنعتی و ماشینهای بستهبندی
-
مکانیزمهای رفتوبرگشتی و مفصلی
-
برخی اجزای موتور، پمپها و تجهیزات هیدرولیکی
در تمام این کاربردها، دلیل اصلی انتخاب بلبرینگ سوزنی ترکیب ظرفیت بار بالا با ابعاد کوچک است. البته این بلبرینگها معمولاً برای تحمل بار محوری مناسب نیستند و در صورت نیاز، باید در کنار یاتاقانهای مکمل استفاده شوند.
مزایا و معایب بلبرینگ سوزنی
بلبرینگ سوزنی بهدلیل طراحی خاص خود، در بسیاری از کاربردهای صنعتی یک انتخاب هوشمندانه محسوب میشود؛ اما مانند هر نوع بیرینگ دیگر، در کنار مزایا، محدودیتها و معایبی نیز دارد که باید قبل از انتخاب در نظر گرفته شوند.
مزایای بلبرینگ سوزنی
- تحمل بار شعاعی بالا نسبت به ابعاد کوچک
- ارتفاع مقطع کم و مناسب برای فضاهای محدود
- توزیع یکنواخت نیرو بهدلیل سطح تماس خطی غلتکها
- امکان استفاده در طراحیهای فشرده و سبک
- تنوع بالا در مدلها و ساختارها برای کاربردهای مختلف
معایب بلبرینگ سوزنی
-
حساسیت بالا به آلودگی و نیاز به آببندی مناسب
-
نیاز به روانکاری دقیق و منظم
-
معمولاً مناسب بار محوری نیستند و به یاتاقان مکمل نیاز دارند
-
محدودیت در کارکرد با سرعتهای بسیار بالا
-
در برخی مدلها، نیاز به کیفیت سطح بالای شفت و محفظه
در نتیجه، بلبرینگ سوزنی زمانی بهترین انتخاب است که مزایای آن با شرایط کاری همخوانی داشته باشد و محدودیتهایش از قبل در طراحی و نگهداری لحاظ شوند.
جدول اطلاعات فنی بلبرینگ سوزنی
| ویژگی فنی | توضیحات |
|---|---|
| نوع عنصر غلتان | غلتکهای سوزنی (استوانهای با قطر کم و طول زیاد) |
| نوع بار قابل تحمل | بار شعاعی |
| ظرفیت تحمل بار | بالا نسبت به ابعاد |
| ارتفاع مقطع | بسیار کم |
| سرعت مجاز | متوسط (بسته به نوع قفسه و روانکاری) |
| تحمل بار محوری | ندارد (نیاز به یاتاقان مکمل) |
| نیاز به روانکاری | بالا و حساس |
| حساسیت به آلودگی | زیاد |
| وجود رینگ داخلی | دارد / ندارد (بسته به مدل) |
| نوع قفسه | با قفسه / بدون قفسه |
| کاربرد رایج | گیربکس، خودرو، ماشینآلات فشرده صنعتی |
برندهای تولیدکننده بلبرینگ سوزنی
بلبرینگ سوزنی بهدلیل حساسیت بالا در طراحی، متریال و دقت ساخت، باید از برندهای معتبر و تخصصی تهیه شود؛ زیرا کیفیت غلتکها، قفسه و عملیات حرارتی نقش مستقیمی در عمر و عملکرد آن دارد. برندهای مطرح جهانی معمولاً بلبرینگهای سوزنی را مطابق استانداردهای دقیق صنعتی تولید میکنند و برای کاربردهای سنگین و حساس گزینه مطمئنتری هستند.
مهمترین برندهای تولیدکننده بلبرینگ سوزنی عبارتاند از:
-
SKF – بلبرینگ SKF کیفیت ساخت بسیار بالا، تنوع گسترده و مرجع در کاتالوگهای فنی
-
INA – زیرمجموعه Schaeffler و متخصص در بلبرینگهای سوزنی و پوستهنازک
-
NSK – بلبرینگ NSK مناسب کاربردهای دقیق و دور متوسط
-
KOYO – بلبرینگ KOYO تعادل مناسب بین قیمت و کیفیت
-
NTN – بلبرینگ NTN گزینه قابل اعتماد برای کاربردهای صنعتی و خودرویی
انتخاب برند مناسب باید بر اساس نوع کاربرد، میزان بار، سرعت کاری و بودجه انجام شود؛ زیرا در برخی کاربردهای سبک، استفاده از برندهای اقتصادی منطقی است، اما در کاربردهای حساس، برندهای پریمیوم ریسک خرابی را به حداقل میرسانند.
قیمت بلبرینگ سوزنی به چه عواملی بستگی دارد؟
قیمت بلبرینگ سوزنی عدد ثابتی ندارد و تحت تأثیر چند عامل فنی و بازاری تعیین میشود. اولین و مهمترین عامل، برند سازنده است؛ برندهای معتبر جهانی بهدلیل دقت ساخت، متریال باکیفیت و کنترل کیفی سختگیرانه، قیمت بالاتری نسبت به برندهای متفرقه دارند. ابعاد بلبرینگ و نوع طراحی آن نیز نقش مهمی ایفا میکند؛ بهطور معمول، بلبرینگهای سوزنی بزرگتر یا مدلهایی که دارای رینگ داخلی، قفسه خاص یا طراحی پوستهنازک هستند، قیمت بالاتری دارند.
از دیگر عوامل مؤثر میتوان به کشور سازنده، نوع قفسه، کلاس دقت ساخت، شرایط روانکاری و میزان عرضه و تقاضا در بازار اشاره کرد. همچنین نوسانات ارزی و شرایط واردات نیز بهصورت مستقیم روی قیمت نهایی تأثیر میگذارند. به همین دلیل، برای انتخاب اقتصادی و مطمئن، بهتر است قیمت بلبرینگ سوزنی همیشه در کنار مشخصات فنی و شرایط کاری بررسی شود، نه صرفاً بر اساس ارزانترین گزینه موجود.
راهنمای استفاده از کاتالوگ بلبرینگ سوزنی
کاتالوگ بلبرینگ سوزنی ابزار اصلی برای انتخاب دقیق و بدون ریسک است؛ زیرا تمام محدودیتها و قابلیتهای فنی هر مدل را بهصورت استاندارد نشان میدهد. هنگام بررسی کاتالوگ، ابتدا باید نوع بلبرینگ سوزنی را مشخص کنید، سپس به سراغ ابعاد اصلی (قطر داخلی، قطر خارجی و عرض) بروید تا تطابق کامل با شفت و محفظه برقرار شود. در گام بعد، ظرفیت بار دینامیکی و استاتیکی را با شرایط واقعی بارگذاری مقایسه کنید و حتماً سرعت مجاز و نیازهای روانکاری را در نظر بگیرید. بخشهای مربوط به تلرانسها، کیفیت سطح شفت/هوزینگ و توصیههای نصب را نادیده نگیرید؛ این موارد مستقیماً بر عمر بلبرینگ اثر میگذارند. کاتالوگهای برندهای معتبر مانند SKF و INA معمولاً مثالهای کاربردی و جداول تطبیقی دارند که انتخاب معادل فنی را نیز سادهتر میکند.
سوالات متداول
تفاوت بلبرینگ سوزنی با رولبرینگ چیست؟
بلبرینگ سوزنی نوعی رولبرینگ است، با این تفاوت که از غلتکهای بسیار باریک و بلند استفاده میکند و برای فضاهای محدود با بار شعاعی بالا طراحی شده است.
آیا بلبرینگ سوزنی برای دور بالا مناسب است؟
بهطور کلی خیر؛ بلبرینگهای سوزنی بیشتر برای بار بالا و سرعتهای متوسط یا پایین مناسباند و برای دورهای بسیار بالا گزینه ایدهآلی نیستند.
آیا بلبرینگ سوزنی بدون رینگ داخلی هم قابل استفاده است؟
بله، در صورتی که سطح شفت سختکاری و پرداخت مناسبی داشته باشد، میتوان از بلبرینگ سوزنی بدون رینگ داخلی استفاده کرد.
سخن پایانی
بلبرینگ سوزنی با طراحی باریک و ظرفیت تحمل بار بالا، راهحلی تخصصی برای کاربردهایی است که در آنها محدودیت فضا و بارگذاری زیاد همزمان وجود دارد. شناخت ساختار، انواع، مزایا و محدودیتهای این بلبرینگ کمک میکند انتخابی آگاهانه و متناسب با شرایط کاری انجام شود و از خرابی زودرس یا هزینههای اضافی جلوگیری گردد. اگر در انتخاب نوع مناسب، بررسی کاتالوگ یا تشخیص مدل دقیق بلبرینگ سوزنی نیاز به راهنمایی دارید، رول مارکت بهعنوان مرجع تخصصی بلبرینگ و رولبرینگ، با ارائه مشاوره فنی و دسترسی به برندهای معتبر، میتواند مسیر انتخاب و خرید مطمئن را برای شما سادهتر کند.
