اگر هنگام تعویض دنده یا حرکت در سرعتهای بالا صدای زوزه، تقتق یا لرزش از ناحیه گیربکس میشنوید، احتمال زیادی وجود دارد که بلبرینگ شفت گیربکس خودرو در آستانه خرابی باشد. این خرابی اگر بهموقع تشخیص داده نشود، میتواند به آسیب شفت، خرابی دندهها، قفل شدن گیربکس و حتی توقف کامل خودرو در مسیر منجر شود؛ مشکلی که بسیاری از رانندگان با آن مواجه شدهاند اما دلیل اصلی آن را نمیدانند.
خبر خوب این است که با شناخت علائم خرابی بلبرینگ شفت گیربکس و آگاهی از نحوه تعویض، هزینهها و روش تشخیص صدا میتوان از بروز خسارتهای سنگین جلوگیری کرد. در این مقاله بهعنوان یک متخصص تعمیر گیربکس، تمام نکات فنی را به زبان ساده توضیح میدهم؛ از عملکرد این بلبرینگها گرفته تا بررسی خرابیها در خودروهایی مثل پراید، 206، 405، تیبا و پیکان.
اگر قصد عیبیابی، تعمیر یا خرید بلبرینگ را دارید، این راهنما کاملترین منبعی است که میتوانید قدمبهقدم از آن استفاده کنید.

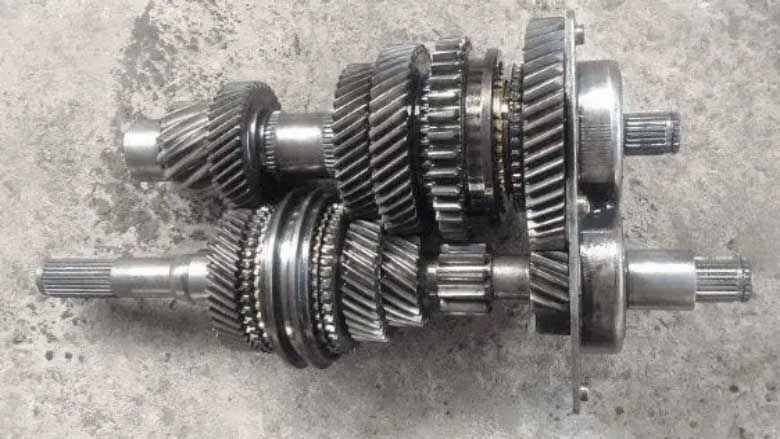

بلبرینگ شفت گیربکس چیست و چه نقشی در گیربکس دارد؟
بلبرینگ شفت گیربکس یکی از مهمترین قطعات پشتیبان در مجموعه انتقال قدرت است که وظیفه دارد چرخش شفتها را روان، دقیق و بدون لقی انجام دهد. در گیربکسهای دستی، چند شفت مختلف وجود دارد که با دندهها درگیر میشوند و اگر بلبرینگها عملکرد درستی نداشته باشند، این چرخش دچار اصطکاک، لرزش یا صدا میشود.
بهعبارت سادهتر: بلبرینگ شفت، نگهدارنده و تکیهگاه شفتهاست تا نیرو از موتور به چرخها بدون ضربه، لرزش یا اتلاف انرژی منتقل شود.
نقش کلیدی این بلبرینگها شامل موارد زیر است:
- حفظ هممحوری شفتها و جلوگیری از تاببرداشتن یا لقی
- کاهش اصطکاک و جلوگیری از سایش دندهها
- جلوگیری از انتقال لرزش و صدا
- افزایش عمر گیربکس و جلوگیری از خرابیهای زنجیرهای
- کارکرد نرم دندهها هنگام تعویض
بلبرینگ شفت ورودی و خروجی
در اغلب خودروهای داخلی مثل پراید، پژو 206 و 405 دو نوع بلبرینگ اصلی روی شفتها قرار دارد:

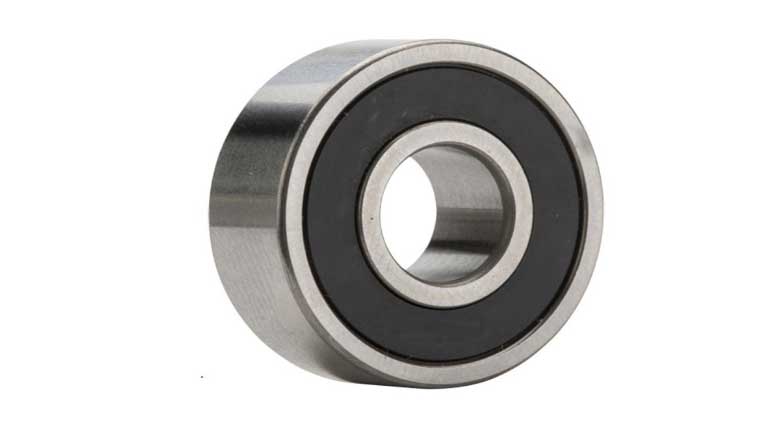

1. بلبرینگ شفت ورودی
این بلبرینگ در نقطه ورود نیرو از موتور به گیربکس قرار میگیرد.
وظایف اصلی آن:
- تحمل سرعت بالای دوران شفت
- جلوگیری از ایجاد زوزه در دورهای بالا
- ایجاد چرخش روان برای درگیری اولیه دندهها
- جلوگیری از انتقال لرزش موتور به گیربکس
خرابی این بخش معمولاً با صدای زوزه، تقتق هنگام گاز دادن یا لرزش در سرعت بالا همراه است.
2. بلبرینگ شفت خروجی
این بلبرینگ در قسمت خروجی گیربکس و قبل از انتقال نیرو به دیفرانسیل قرار دارد.
نقشهای اصلی:
- تحمل گشتاور بالا هنگام حرکت
- جلوگیری از لقی و تکان خوردن شفت خروجی
- حذف لرزشهای ایجادشده از چرخها
- کمک به تعویض نرم دندهها در سرعتهای بالا
خرابی آن معمولاً با صدای ضربهای، لرزش خودرو و نشتی روغن گیربکس همراه میشود.
علائم خرابی بلبرینگ شفت گیربکس
خرابی بلبرینگ شفت گیربکس معمولاً بهصورت صدا، لرزش، سفت شدن دندهها یا نشتی روغن خود را نشان میدهد. اگر این علائم نادیده گرفته شوند، خرابی میتواند به شفت، دندهها و حتی پوسته گیربکس آسیب جدی وارد کند. هرچه صدا یا لرزش شدیدتر باشد، میزان خرابی نیز بیشتر است و در بسیاری از خودروها مثل پراید، 206 و 405 این علائم طبق الگوی مشخصی بروز میکنند.
صدای بلبرینگ شفت گیربکس
شایعترین نشانه خرابی بلبرینگ شفت، ایجاد زوزه، تقتق، خشخش یا صدای خفه از داخل گیربکس است. این صدا معمولاً:
- با افزایش سرعت شدیدتر میشود
- هنگام گاز دادن درجا کمتر شنیده میشود
- در دندههای 3 و 4 بیشتر احساس میشود
- در حالت خلاص معمولاً کاهش پیدا میکند
این صدا بسته به نوع خودرو و محل خرابی (شفت ورودی یا خروجی) شکل متفاوتی دارد.

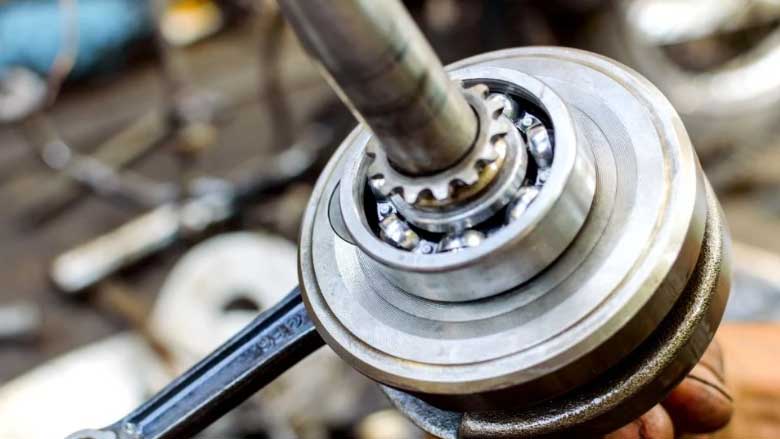

صدای بلبرینگ شفت گیربکس 206
در پژو 206، بهخصوص تیپ 2 و 5:
- صدای زوزه ممتد در دور موتور 2500 تا 3500 شایع است.
- هنگام رها کردن گاز، صدا لحظهای کم و زیاد میشود.
- اگر خرابی شدید باشد، هنگام تعویض دنده صدای تقتق هم اضافه میشود.
- در دنده 1 و 2 کمتر و در دنده 3 و 4 بسیار بیشتر شنیده میشود.

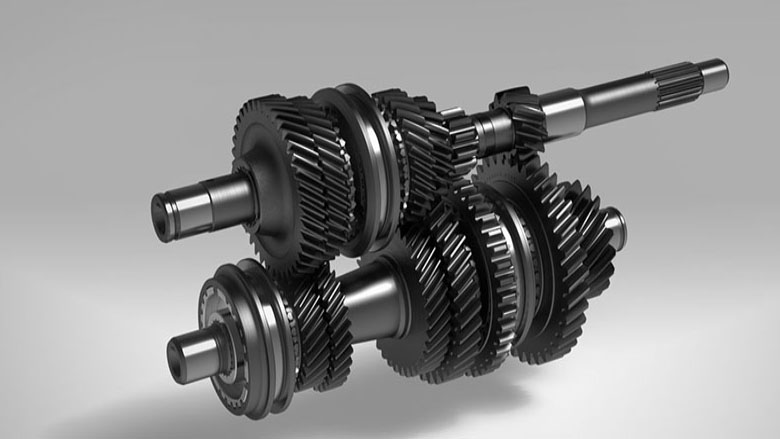

صدای خرابی بلبرینگ گیربکس پراید
در پراید، خرابی بلبرینگ معمولاً اینگونه بروز میکند:
- زوزه شبیه صدای سوت هنگام شتاب گرفتن
- صدای خشخش درجا وقتی کلاچ نیمگیر میشود
- افزایش لرزش دستهموتور سمت گیربکس
- در سرعتهای بالا، صدا تبدیل به زوزه بلند میشود
در پراید اگر صدا ادامهدار شود، معمولاً نشاندهنده خرابی بلبرینگ شفت ورودی است.
صدای شفت گیربکس در سرعت بالا
وقتی در سرعتهای 80 تا 120 کیلومتر صدای زوزه بلندتر میشود، احتمالاً علت خرابی موارد زیر است:
- بلبرینگ شفت خروجی
- کم شدن یا آلودگی روغن گیربکس
- لقی در شفتهای واسط
- خوردگی دندههای گیربکس
سفت شدن دنده
سفت شدن یا بد جا رفتن دندهها یکی دیگر از علائم جدی خرابی بلبرینگ است. شایعترین نشانهها:
- در حالت ایستاده، دنده یک سخت جا میرود
- در دنده عقب صدای تقتق شنیده میشود
- در تعویض از 2 به 3 گیر محسوس احساس میشود
- دندهها پس از گرم شدن خودرو سفتتر میشوند

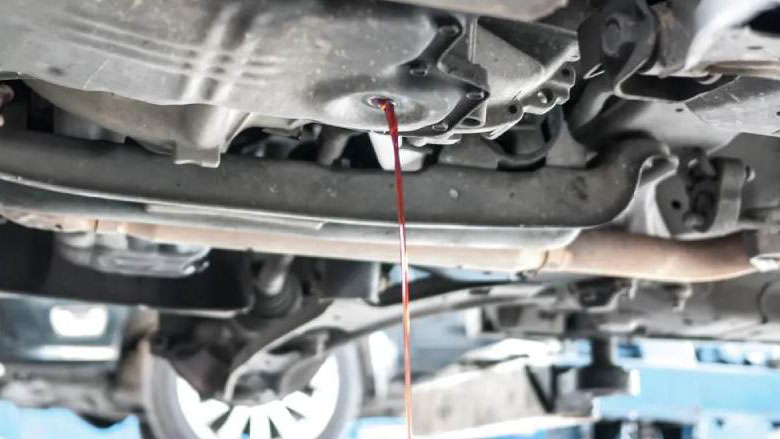

لرزش و نشتی روغن گیربکس
خرابی بلبرینگ باعث میشود شفت در جای خود بازی کند و این موضوع منجر به:
- نشتی کاسهنمد شفت خروجی
- لرزش در بدنه گیربکس
- تکان خوردن دستهدنده در شتابگیری
- کاهش سطح روغن و افزایش دمای گیربکس
جدول علائم خرابی بلبرینگ شفت گیربکس
| علامت | شدت خرابی | دلایل احتمالی | راهحل |
|---|---|---|---|
| زوزه یا تقتق از گیربکس | متوسط تا شدید | خرابی بلبرینگ ورودی/خروجی، کمبود روغن | بازدید گیربکس، تعویض بلبرینگ، تنظیم سطح روغن |
| سفت شدن دنده | متوسط | لقی شفت، خرابی بلبرینگ، ساییدگی دندهها | بررسی لقی شفت، تعویض بلبرینگ، تنظیم کلاچ |
| لرزش و نشتی روغن | شدید | خرابی بلبرینگ خروجی، خراب شدن کاسهنمد | تعویض بلبرینگ و کاسهنمد، بررسی شفت |
| صدای زوزه در سرعت بالا | متوسط تا شدید | خرابی بلبرینگ خروجی، کاهش روغن، خوردگی دنده | تعویض بلبرینگ، تعویض روغن گیربکس |
دلایل خرابی بلبرینگ شفت گیربکس
بلبرینگ شفت گیربکس تحت فشارهای چرخشی، حرارتی و ضربهای مداوم قرار دارد و به همین دلیل هرگونه اختلال در شرایط کاری میتواند باعث خرابی آن شود. در خودروهای پراید، 206، 405 و تیبا، این خرابیها معمولاً بهصورت تدریجی رخ میدهد و ابتدا با صداهای خفیف شروع شده و در صورت بیتوجهی به خرابی جدی گیربکس منجر میشود. مهمترین دلایل خرابی شامل موارد زیر است:
- کمبود یا نشت روغن گیربکس
- استفاده از روغن غیراستاندارد یا بیکیفیت
- رانندگی با دور موتور بالا بهصورت مداوم
- فشار بیشازحد روی دندهها (بهخصوص دنده 1 و 2)
- ضربه ناگهانی هنگام تعویض دنده
- ورود آلودگی و براده فلزی به داخل روغن
- همخط نبودن شفت ورودی و خروجی
- فرسودگی طبیعی بلبرینگ در اثر کارکرد بالا
- نصب اشتباه یا کیفیت پایین بلبرینگ جدید
- داغ شدن بیشازحد گیربکس در ترافیکهای سنگین

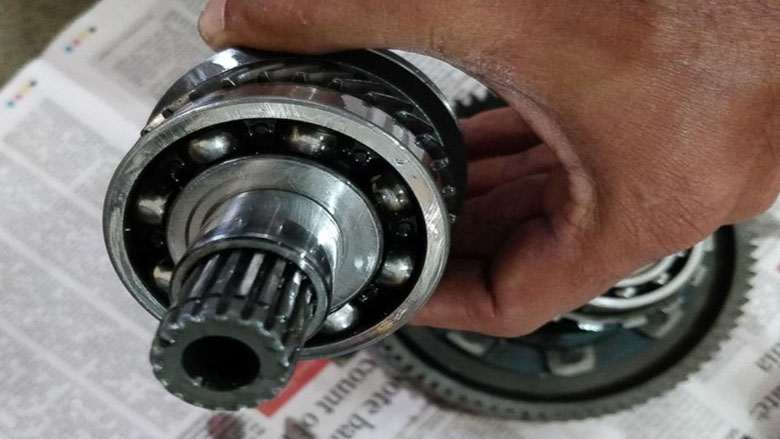

نحوه تشخیص خرابی بلبرینگ شفت گیربکس
برای تشخیص خرابی بلبرینگ شفت گیربکس باید هم به صداها توجه کرد و هم وضعیت شفتها و روغن گیربکس را بررسی نمود. مکانیکهای حرفهای با چند تست ساده میتوانند مشخص کنند که مشکل از بلبرینگ ورودی است یا خروجی، و میزان خرابی چقدر است. این تستها بدون باز کردن کامل گیربکس نیز قابل انجام هستند و تا حد زیادی وضعیت بلبرینگها را مشخص میکنند.
تست صدا
- گوش دادن به صدای زوزه در سرعتهای مختلف
- بررسی تغییر صدا هنگام رها کردن گاز
- بررسی شدت صدا در دنده 3 و 4
- مقایسه صدای گیربکس در حالت خلاص و درگیر
- استفاده از گوشی مکانیکال برای تشخیص محل صدا
تست حرکت شفت
- بررسی لقی شفت ورودی با حرکت دست
- چک کردن تکان خوردن دستهدنده هنگام گاز دادن
- مشاهده لرزش غیرعادی بدنه گیربکس
- چک لقی شفت خروجی از سمت کاسهنمد
- تست لقی شعاعی و محوری شفت هنگام چرخاندن دستی
تست روغن گیربکس
- بررسی کاهش سطح روغن گیربکس
- چک کردن وجود براده فلزی در روغن تخلیه شده
- بررسی تغییر رنگ روغن (تیره، سوخته یا کفدار)
- مشاهده نشتی از سمت کاسهنمد شفت خروجی
- استشمام بوی سوختگی روغن بهعنوان علامت داغ شدن بیشازحد بلبرینگ
آموزش تعویض بلبرینگ شفت گیربکس
تعویض بلبرینگ شفت گیربکس یکی از عملیاتهای تخصصی گیربکس دستی است و نیاز به ابزار مناسب، دقت بالا و آشنایی با ساختار داخلی گیربکس دارد. در این فرآیند ابتدا باید گیربکس از خودرو جدا شود، سپس شفتها باز شده و بلبرینگهای معیوب تعویض گردند. هرگونه اشتباه در این مراحل میتواند باعث لقی شفت، گیرکردن دندهها یا آسیب به پوسته گیربکس شود؛ به همین دلیل این کار معمولاً توسط تعمیرکاران حرفهای انجام میشود.
باز کردن گیربکس
- قطع اتصال باتری خودرو
- تخلیه کامل روغن گیربکس
- باز کردن اتصالات دستهدنده و کابل تعویض دنده
- جدا کردن پلوسها و باز کردن پیچهای نگهدارنده گیربکس
- آزاد کردن گیربکس از روی دستهموتور و پایین آوردن آن
- باز کردن نیمپوسته گیربکس و دسترسی به مجموعه شفتها
بیرون آوردن شفت
- شل کردن مهره انتهایی شفت ورودی و خروجی
- خارج کردن دندههای واسط و شفتهای فرعی
- بیرون آوردن شفت ورودی همراه با بلبرینگ قدیمی
- بررسی لقی، خوردگی یا تاببرداشتگی شفت
- باز کردن بلبرینگ با پرس یا ابزار کشنده مخصوص
- تمیزکاری جایگاه بلبرینگ و سطح نشیمن شفت
نصب بلبرینگ جدید
- انتخاب بلبرینگ اورجینال و همسایز با نمونه قبلی
- گرم کردن بلبرینگ یا استفاده از پرس برای نصب بدون ضربه
- قرار دادن صحیح بلبرینگ روی شفت با رعایت جهتگیری
- کنترل لقی محوری و شعاعی پس از نصب
- مونتاژ مجدد دندهها و شفت خروجی
- بستن نیمپوسته گیربکس با گشتاور استاندارد
- نصب گیربکس روی خودرو و پر کردن روغن مناسب
پیشنهاد مطالعه: فرق بلبرینگ و رولبرینگ
نکات مهم در تعویض بلبرینگ گیربکس پراید، 206، 405
پراید
- فاصله بین شفت ورودی و خروجی کمتر است؛ بنابراین لقی شفت ورودی باید دقیق تنظیم شود.
- استفاده از بلبرینگهای بیکیفیت باعث زوزه سریع در دنده 3 میشود.
- هنگام بستن نیمپوسته، حتماً از چسب واشرساز استاندارد استفاده شود.
پژو 206
- شفتها حساستر هستند و کوچکترین لقی باعث سفت جا رفتن دنده 1 و 2 خواهد شد.
- حتماً از روغن 75W-80 استاندارد PSA استفاده شود.
- تعویض همزمان کاسهنمد شفت خروجی توصیه میشود.
پژو 405
- شفت خروجی فشار بیشتری تحمل میکند؛ بنابراین خرابی بلبرینگ خروجی رایجتر است.
- هنگام نصب شفتها باید فاصله محوری دقیقاً طبق استاندارد تنظیم شود.
- در این خودرو بهتر است هردو بلبرینگ ورودی و خروجی همزمان تعویض شوند.
هزینه تعویض بلبرینگ شفت گیربکس در خودروهای مختلف
هزینه تعویض بلبرینگ شفت گیربکس بسته به مدل خودرو، نوع بلبرینگ (اورجینال یا معمولی)، میزان خرابی داخلی گیربکس و اجرت مکانیک متفاوت است. در خودروهای سبک شهری مانند پراید و تیبا، هزینهها معمولاً کمتر است؛ اما در خودروهایی مانند پژو 206 و 405، به دلیل ساختار پیچیدهتر گیربکس، قیمتها کمی بالاتر خواهد بود.
بهطور کلی، تعویض این قطعه جزء تعمیرات نیمهسنگین گیربکس محسوب میشود و معمولاً بین ۳ تا ۶ ساعت زمان نیاز دارد.
جدول هزینه تعویض بلبرینگ شفت گیربکس
| خودرو | هزینه بلبرینگ | اجرت تعویض | زمان انجام |
|---|---|---|---|
| پراید | 300 تا 600 هزار تومان | 1.5 تا 2.5 میلیون تومان | 2 تا 3 ساعت |
| پژو 206 | 500 تا 900 هزار تومان | 2.5 تا 4 میلیون تومان | 3 تا 4 ساعت |
| پژو 405 | 450 تا 800 هزار تومان | 2 تا 3.5 میلیون تومان | 3 تا 4 ساعت |
| تیبا و پیکان | 300 تا 650 هزار تومان | 1.5 تا 2.8 میلیون تومان | 2.5 تا 3.5 ساعت |
نکته: در صورت خرابی شدید یا وجود لقی در شفت، هزینهها ممکن است افزایش یابد.
هزینه تعویض بلبرینگ شفت گیربکس پراید
در پراید، به دلیل طراحی سادهتر گیربکس و دسترسی راحتتر، هزینهها کمتر است.
- هزینه بلبرینگ: 300 تا 600 هزار تومان
- اجرت: 1.5 تا 2.5 میلیون تومان
هزینه تعویض بلبرینگ شفت گیربکس پژو 206
گیربکس 206 ساختار پیچیدهتری دارد و تنظیم لقی شفت بسیار حساس است.
- هزینه بلبرینگ: 500 تا 900 هزار تومان
- اجرت: 2.5 تا 4 میلیون تومان
هزینه تعویض بلبرینگ شفت گیربکس پژو 405
در 405 معمولاً هر دو بلبرینگ ورودی و خروجی باهم تعویض میشوند.
- هزینه بلبرینگ: 450 تا 800 هزار تومان
- اجرت: 2 تا 3.5 میلیون تومان
هزینه تعویض بلبرینگ شفت گیربکس تیبا و پیکان
این دو خودرو به دلیل شباهت ساختاری، هزینههای نزدیکی دارند.
- هزینه بلبرینگ: 300 تا 650 هزار تومان
- اجرت: 1.5 تا 2.8 میلیون تومان
بهترین برندهای بلبرینگ شفت گیربکس
در بازار قطعات خودرو، انتخاب بلبرینگ مناسب برای شفت گیربکس نقش بسیار مهمی در دوام، صدای کمتر و عملکرد روان گیربکس دارد. برندهای معتبر جهانی با استانداردهای سختگیرانه تولید میشوند و کیفیت آنها معمولاً بیش از برندهای ناشناخته یا تقلبی است.
در ادامه سه برند شناختهشده و رایج در بازار را از نظر کیفیت، دوام، و کارایی بررسی میکنیم:
برندهای SKF، NTN، NSK

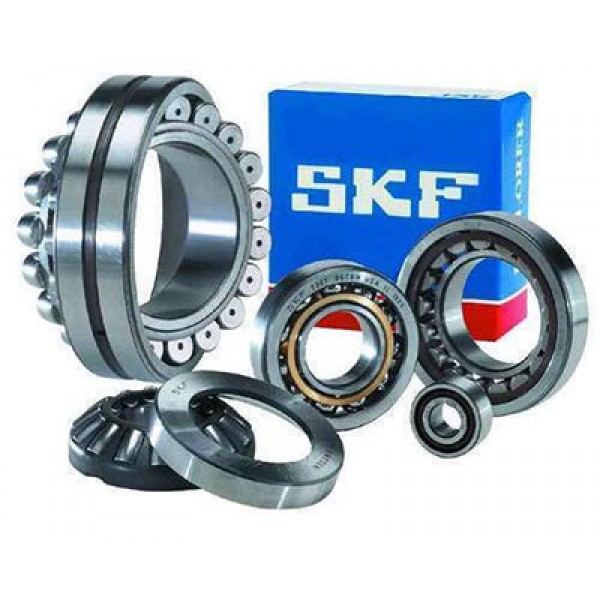

SKF
- یکی از بزرگترین و معتبرترین تولیدکنندگان بلبرینگ در جهان با سابقه بیش از یک قرن.
- شناختهشده برای دقت بالا، عملکرد روان و عمر طولانی.
- تنوع بسیار زیاد محصولات برای کاربردهای مختلف از صنعتی تا خودرویی.
- عملکرد خوب در سرعتهای بالا و نویز کم.
- استانداردهای سختگیرانه کنترل کیفیت در بسیاری از کشورها پیاده میشود.
بلبرینگ SKF از محبوبترین بلبرینگهای موجود در بازار میباشد.
NSK
- برند ژاپنی با کیفیت ساخت بالا، دقت و دوام فوقالعاده.
- در محیطهایی با بار زیاد، ارتعاش و دماهای بالا عملکرد قابل اعتماد دارد.
- فرآیندهای گرمایش و مهندسی سطح پیشرفته باعث افزایش عمر سرویسدهی بلبرینگ میشود.
- در برخی کاربردها ممکن است نسبت به SKF کمی مقاومتر در برابر بارهای بالا باشد.
انتخاب مناسب وقتی میخواهید دوام و مقاومت بیشتر در شرایط سخت داشته باشید. برای خرید بلبرینگ NSK میتوانید از فروشگاه رول مارکت اقدام کنید.
NTN
- برند ژاپنی معتبر دیگر با تمرکز بر مهندسی دقیق و کنترل کیفیت سختگیرانه.
- معمولاً از لحاظ قیمتی رقابتیتر از SKF است و با کیفیت بالا در بسیاری از کاربردهای خودرو و صنعتی حضور دارد.
- در برخی بررسیها گفته میشود تعادل خوبی میان دوام و قیمت ارائه میدهد.
بلبرینگ NTN با بهترین کیفیت و ضمانت اصل از فروشگاه رول مارکت.
جمعبندی مقایسه
| برند | نقطه قوت اصلی | مناسب برای |
|---|---|---|
| SKF | دقت بالا، نویز کم، عملکرد روان | کاربردهای سرعتبالا، خودروهای پرکار |
| NSK | دوام در بارهای سنگین و شرایط سخت | خودروهای با بار زیاد، دوام بالا |
| NTN | تعادل بین قیمت و کیفیت | کاربریهای عمومی خودرو |
نتیجهگیری
در مجموع، بلبرینگ شفت گیربکس یکی از مهمترین قطعات در سیستم انتقال قدرت است و خرابی آن میتواند به ایجاد صدا، لرزش، سفت شدن دندهها و حتی آسیب جدی به گیربکس منجر شود. شناخت علائم خرابی، بررسی منظم روغن گیربکس و توجه به تغییرات صدا در سرعتهای مختلف، سادهترین راههای جلوگیری از آسیبهای سنگین هستند. هنگام تعمیر نیز استفاده از بلبرینگ اورجینال و رعایت نکات تخصصی نقش مهمی در عمر گیربکس دارد. اگر کوچکترین نشانه خرابی مشاهده شد، بهتر است پیش از تشدید مشکل، نسبت به تعویض بلبرینگ شفت گیربکس اقدام شود تا از هزینههای بزرگتر جلوگیری گردد.
